HUMIN 15 DA 15” Operátorský panel HMI, Atom N2800, RFiD Legic Reader
  • operátorský panel 2.gen.,
  • bezventilátorový panelový počítač, výrobca Q PRODUCTS (made in Slovakia),
  • zabudovaný 15" farebný LED displej s dotykovým odolným touchscreenom,
  • RFiD čítačka (reader) pre autorizáciu obsluhy,
  • určený aj pre prevádzky s vysokou prašnosťou a vlhkosťou,
  • HMI pre výrobné linky, terminál pre odvadzanie výroby SAP, info kiosk a pod.,
  • CNC frézované šasi,
  • široký teplotný rozsah -10 až +60°C.



HUMIN-15-DA je výkonnejšou alternatívou k predchádzajúcemu modelu V4 (single core Atom CPU). Jedná sa rovnako o bezventilátorový panelový počítač so zabudovaným 15“ farebným dotykovým displejom s LED podsvietením a čítačkou bezkontaktných kariet RFID 13,56MHz Legic Advant Reader kompatibilnou s väčšinou svetovo používaných štandardov.



Koncept zariadenia vychádza z požiadavky jednoduchej montáže a servisu. Predný a zadný diel skrinky je vyhotovený frézovaním z monolitu duralu a stredný plechový diel slúži ako nosný pre elektroniku. Z čelnej strany má panel krytie IP64, je prachotesný a čiastočne odolný proti striekajúcej vode.



Pre prevádzky s nebezpečenstvom výbuchu je k dispozícii verzia pre zónu 22 s označením -

Táto verzia je s kompletným krytím IP64 z každej strany. Použité sú vodotesné konektory IP67/68.



Obsluha ovláda zariadenie cez integrovaný touchscreen. Vďaka odporovej technológii je možné ho vládať holou rokou, v rukaviciach alebo dotzkovým perom.



Uplatnenie nájde najmä vo výrobe, kde je okrem vizualizácie aj požiadavka na autorizáciu pracovníka alebo vo vstupných halách ako prístupový terminál.



Pre zabudovanie do panelu napr. do dvierok rozvádzača je k dispozícii tzv. panelová verzia predného dielu.



Špecifikácia:



LCD size

15” 4:3 1024x768 TFT LED LCD, 400cd/m2, 16.2M color

Touchscreen

Resistive type

CPU

Intel® Atom N2800 Dual core, NM10 chipset

RAM

4GB RAM

HDD/CF

120GB SATA SSD, CFAST slot

Interfaces

2xGigabit LAN Intel, 1xRS232 non-isolated, 1xRS232 isolated, 1xRS485 isolated, 2xUSB2.0 (4xUSB2.0 internal), VGA

RFiD option

13.56MHz RFiD Legic SM-4200 reader

RF Standard, ISO14443A/B, ISO15693, NFC, Mifare compatible

Digital I/O option

4 Isolated inputs 0 - 24 VDC max. 70VDC (optocoupler),

4 Isolated outputs 60 VDC/ 0.6 A (SSR Form A)

Power input

13-30V DC, ext. adapter

Power output

available for ext. devices 12V DC/1A, Input voltage

Dimensions

367.0 x 315.0 x 59.0 mm (WxHxD)

Weight

5,6kg

Mounting

VESA 75 and VESA 100 on rear side

Operating temperature

-10ºC to +60ºC

Storage temperature

-20ºC to +70ºC

OS compatibility MS DOS, MS Windows XP, MS Windows XP Embedded, MS Windows Embedded Standard, POSReady 2009, Windows 7, Windows Embedded Standard 7/8, Linux 2.6.x,3.x
Chassis CNC milled, EN AW 5083 aluminium alloy
Color RAL 7035 Anthracite, w/laser engraving





Info pre objednávky:

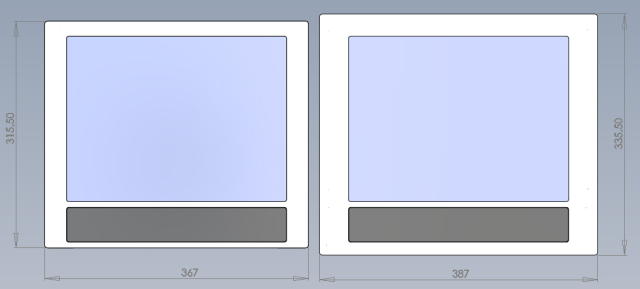

1. HUMIN-15-DA/VESA

Štandardná verzia s VESA 75 a VESA 100 montážnymi úchytmi



2. HUMIN-15-DA/PANEL

Panelová verzia pre montáž do panelu alebo dvierok rozvádzačov. Obsahuje navyše aj VESA 75 a VESA 100 montážne úchyty, oproti štadardnej verzii má širším čelný rám.
