HUMIN 15 V4 15” Operátorský panel HMI, Atom Z530, RFiD Legic Reader
  • POZOR - ukočená výroba, obmedzená dostupnosť, informujte sa
  • operator panel 1.gen.,
  • bezventilátorový panelový počítač, výrobca Q PRODUCTS (made in Slovakia),
  • zabudovaný 15" farebný LED displej s dotykovým odolným touchscreenom,
  • RFiD čítačka (reader) pre autorizáciu obsluhy,
  • určený aj pre prevádzky s vysokou prašnosťou a vlhkosťou,
  • HMI pre výrobné linky, terminál pre odvadzanie výroby SAP, info kiosk a pod.,
  • CNC frézované šasi,
  • široký teplotný rozsah -10 až +60°C.

Prvým zo série perátorských panelov tzv. HMI (Human Machine Interface) počítačov bol 12,1“ HMI HUMIN-1, ktorý bol vyvinutý pre výrobné linky Volkswagen Slovakia a.s. v roku 2005.



V roku 2010 bol od základu kompletne prepracovaný a z projektu vznikla nová verzia počítača HUMIN-15-V4.



HUMIN-15-V4 je bezventilátorový panelový počítač so zabudovaným 15“ farebným dotykovým displejom s LED podsvietením a čítačkou bezkontaktných kariet RFID 13,56MHz Legic Advant Reader kompatibilnou s väčšinou svetovo používaných štandardov.



Koncept zariadenia vychádza z požiadavky jednoduchej montáže a servisu. Predný a zadný diel skrinky je vyhotovený frézovaním z monolitu duralu a stredný plechový diel slúži ako nosný pre elektroniku. Z čelnej strany má panel krytie IP64, je prachotesný a čiastočne odolný proti striekajúcej vode.



Väčšina zariadení na trhu s dotykovými senzormi (touchscreen) s odporovou technológiou má vrchnú vrstvu s tvrdosťou 2H-3H, ktoré sú náchylné na poškriabanie (napr. nechtom al. mincou). Preto sme v paneli použili odporový dotykový senzor so špeciálnou vrchnou odolnou vrstvou z borosilikátového skla s tvrdosťou 7H. Vďaka tomu je panelový počítač vhodný aj do prostredí s rizikom poškriabania pracovnými predmetmi.



Uplatnenie nájde najmä vo výrobe, kde je okrem vizualizácie aj požiadavka na autorizáciu pracovníka alebo vo vstupných halách ako prístupový terminál.



Pre zabudovanie do panelu napr. do dvierok rozvádzača je k dispozícii tzv. panelová verzia predného dielu.



Špecifkácia:



LCD size

15” 4:3 1024x768 TFT LED LCD, 400cd/m2, 16.2M color

Touchscreen

Resistive type w/ borosilicate glass, hardness 7H

CPU

Intel® Atom Z530 1.6GHz single core, Intel® SCH US15W

RAM

1GB RAM (up to 2GB)

HDD/CF

CF slot, SATA I/II interface, ATA interface

Interfaces

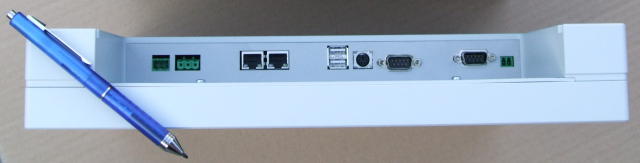

2xGigabit LAN, 1xRS232 non-isolated, 1xRS232 isolated, 1xRS485 isolated, 2xUSB2.0 (4xUSB2.0 internal), VGA option

RFiD option

13.56MHz RFiD Legic SM-2560C/4200 reader

RF Standard, ISO14443A/B, ISO15693 compatible

Digital I/O option

4 Isolated inputs 0 - 24 VDC max. 70VDC (optocoupler),

4 Isolated outputs 60 VDC/ 0.6 A (SSR Form A)

Power input

13-30V DC, ext. adapter

Power output

available for ext. devices 5V DC/500mA, 12V DC/3A

Dimensions

367.0 x 315.0 x 59.0 mm (WxHxD)

Weight

5.6kg

Mounting

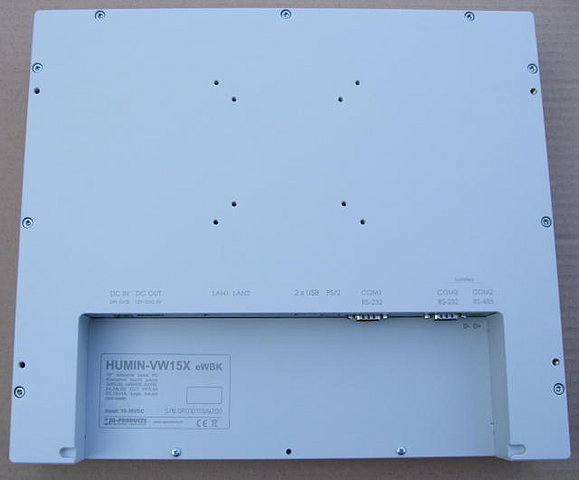

VESA 75 and VESA 100 on rear side or Panel version

Operating temperature

-10ºC to +60ºC

Storage temperature

-20ºC to +70ºC

OS compatibility MS DOS, MS Windows XP, MS Windows XP Embedded, MS Windows Embedded Standard, POSReady 2009, Linux 2.6.x,.
Chassis CNC milled, EN AW 5083 aluminium alloy
Color RAL 7035 Anthracite, w/laser engraving





Info pre objednávky:



1. HUMIN-15-V4/VESA

Štandardná verzia s VESA 75 a VESA 100 montážnymi úchytmi.

POZOR - ukočená výroba, obmedzená dostupnosť, informujte sa



2. HUMIN-15-V4/PANEL

Panelová verzia pre montáž do panelu alebo dvierok rozvádzačov. Obsahuje navyše aj VESA 75 a VESA 100 montážne úchyty, oproti štadardnej verzii má širším čelný rám.

POZOR - ukočená výroba, obmedzená dostupnosť, informujte sa
