- USB rozhranie 2.0, kompatibilné s USB1.1
- 4 digitálne vstupy s izoláciou
- 4 releové výstupy
- komunikačné príkazy pre sledovanie vstupov a nastavovanie výstupov
- upgrade FW

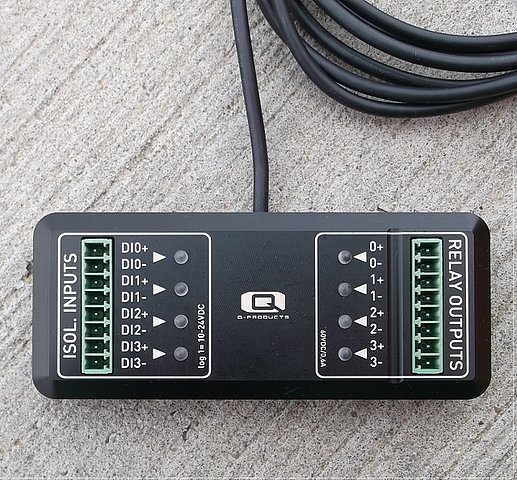

USB-DIO je náš nový merací modul, ktorý sme navrhli pre rýchle nasadenie do výroby. Modul je aj ideálnou učebnou pomôckou pre študentov alebo malú domácu automatizáciu.
Obsahuje 4 opticky izolované vstupy a 4 releové výstupy.
K počítaču sa pripája cez USB rozhranie, kde pod OS Windows a Linux vytvára virtuálny sériový port.
Digitálne vstupy pracujú s 24V logikou. Po pripojení napätia vyššieho ako 10VDC na vstup signalizuje logickú úroveň 1 LED diódou a status vstupu je možné softvérovo načítať príkazom.
Výstupy sú osadené štvoricou SSR (solid state relay). Umožňujú spínať záťaž s max. parametrami 60V/600mA.
Modul má aj bezpečnostnú funkciu pre výstupy. Po pripojení modulu do PC sa výstupy nastavia na hodnoty, ktoré sú uložené v pamäti.
Na komunikáciu s modulom slúžia príkazy pomocou ktorých je možné vyčítavať hodnoty vstupov (všetkých alebo samostatne), nastavovať výstupy (všetkých alebo samostatne), nastaviť default hodnoty pre výstupy, atď.
Firmvér je možné upraviť podľa požiadaviek zákazníka. Upgrade FW sa robí cez softvérové rozhranie.
|
Rozhranie |
USB 2.0 |
|
|
Digital inputs |
4ch, isolated, 24V logic |
|
| Relay outputs | 4ch, SSR relays, 60VDC/0.6A | |
Viac informácii na tel. 02/4464 6474 alebo info(@)qproducts.sk
