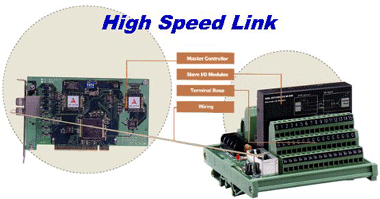

HSL je progresívna technológia umožňujúca tvorbu distribuovaných riadiacich systémov s rýchlosťou vzorkovania 1000 I/O bodov v milisekundových intervaloch. Použitá architektúra je typu Master-Slave. Master predstavuje HSL PCI karta umiestnená v riadiacom PC. So Slave modulmi je prepojená komerčným Ethernet káblom s RJ45 konektormi. Takáto kabeláž je rýchla, jednoduchá a lacná.

Vlastnosti HSL:

• Vysoká rýchlosť - na zistenie resp. nastavenie hodnôt ktoréhokoľvek Slave modulu obsahujúceho napr.16DI+16DO potrebuje Master 30,1 ms. Inými slovami, skenovacia rýchlosť je 1000 veličín za milisekundu.
• Real Time - doba vzorkovania jednotlivých bodov je konštantná a priamo úmerne závisí od počtu modulov. Napr. pre 30 modulov t.j. 30x32 bodov sa perióda rovná času 30x30,1 ms čo je 0,903 ms.

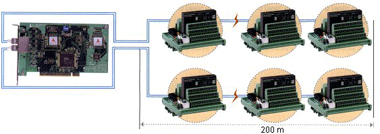

• Počet I/O bodov - k jednej HSL Master karte je možné pripojiť a riadiť až 63 modulov pričom maximálny počet HSL kariet v jednom riadiacom PC je 16. Tzn. 63x16=1008 modulov x 32= 32256 bodov! Pozor, najviac však do vzdialenosti 200m.
• Tvorba a rozšírenie - na vytvorenie riadiaceho systému je potrebné klasické alebo priemyselné PC s voľným PCI slotom pre HSL Master kartu a aspoň jeden Slave modul. Ďalšie rozširovanie systému sa realizuje jednoduchým pridaním potrebného počtu modulov prepojených Ethernet káblom.
• Diagnostika - HSL systém periodicky diagnostikuje stav všetkých I/O modulov. V prípade, že niektorý z I/O modulov neodpovedá, Master automaticky zaznamenáva chybový stav v registri. Takýto spôsob umožňuje rýchlu detekciu chýb.
• Modulárny dizajn - Slave modul tvorí svorkovnicová základňa - Terminal Base (TB) a samotný I/O modul. TB sa montuje na DIN lištu a je vybavená dvoma konektormi RJ45, miestom pre pripojenie napájania, indikáciou stavu, prepínačom na nastavenie ID adresy a svorkovnicovým poľom. Do TB sa umiestňuje I/O modul s požadovanou funkciou. TB je pre všetky I/O moduly rovnaká. Výmenu chybného I/O modulu môžeme realizovať počas nepretržitého chodu systému bez odpojenia zvyšnej časti HSL siete.
• I/O moduly - všetky moduly sú mechanicky aj konektorovo identické a obsahujú indikáciu POWER a LINK pre každý kanál. Na každom module je zobrazený aj spôsob zapojenia. Všetky moduly digitálnych vstupov sú opticky izolované 2500Vrms. Dostupný sortiment: DI32, DO32, DI16DO16, RO8DI16 (R=Relé). Z analógových modulov sú to AI16 a AO4. Potrené je napájacie napätie v rozsahu 10 až 30VDC. Prevádzkový teplotný rozsah je 0 až 60°C.
• Protokol a programovanie - žiadny protokol! Teda užívateľ alebo programátor ho nemusí poznať. Všetky dáta sa získavajú a menia pomocou 4kB SRAM pamäte na HSL Master karte. Podpora: ovládače a DLL pre W98/2000/NT a ISaGRAF ovládač.
