Control Web 5 Software for Measurement and SCADA/HMI

 Čo je Control Web?

  • Programový systém rýchleho vývoja aplikácií pre priemysel, laboratóriá, školy,...
  • Vizualizácia a riadenie technologických procesov v reálnom čase
  • Most medzi technológiou a informačným systémom podniku
  • Rozhranie človek-stroj (HMI)
  • Priame riadenie strojov a technológií
  • Simulácie, výzkum, vývoj a výučba

Podpora hardvéru



Control Web je dôsledne navrhovaný ako systém nezávislý na HW.

S patričným ovládačom komunikuje s akýmkoľvek priemyselným zariadením

PLC (Siemens, Mitsubishi, Omron, Teco, Allen-Bradley, ABB, Honeywell, …)

I/O moduly (DataLab IO, ELSACO, ADAM, …)

meracími kartami (Advantech, Axiom, Tedia, …)

„virtuálne“ zariadenia, napr. WWW server apod.

Architektúra ovládačov je otvorená a starostilo dokumentovaná, každý môže implementovať vlastný ovládač.


Podpora otvorených protokolov

ASCII komunikácia po sériovej linke.

Znakový protokol využíva veľké množstvo jednoduchých zariadení …

OPC Data Access

Stále vzrastajúce množstvo OPC servrov.

DDE / NetDDE, FastDDE

Zachovanie zpätnej kompatibility s DDE servrami.

GSM modemy, SMS správy

HTTP prístup k WWW serverom.

Modicon Modbus, Modbus/TCP

...


Podpora otvorených štandardov

Široká interoperabilita vďaka podpore štandardných protokolov a formátov dát.

TCP/IP, HTTP, HTML (Ethernet, WiFi, dial-up, …)

ODBC / SQL

COM / ActiveX

OPC (OLE for Process Control)

GSM / GPRS

DDE, NetDDE


Schopnosť práce v distribuovanom prostredí

Control Web Runtime („tučný klient“)

Aplikácia Control Web dokáže zdieľať dáta po sieti, volať vzdialené metódy a pod.

Dáta môžu byť zdieľané za účelom zálohovania (synchronizácia dát)

alebo je možné pristupovať na vzdialené dáta (vzdialený prístup)

oba spôsoby je možné ľubovoľne kombinovať a tvoriť tak aplikácie client/server alebo peer-to-peer.

Prístup k aplikácií cez WWW browser („tenký klient“)

Control Web obsahuje zabudovaný HTTP server a dokáže vytvárať dynamické aplikácie založené na WWW technológiách, sprístupňované prostredníctvom štandardných WWW prehliadačov.

Je možné vytvárať serverové aplikácie pre klientov na plnohodnotných PC i na mobilných telefónoch.

Bohatosť aplikácie ide nastavovať podľa požiadaviek na prístup z rôznych klientov (čisté HTML, DHTML/CSS, Java, ActiveX, ...)

 WWW prehliadač zobrazujúci stránku generovanú HTTP serverom systému Control Web prostredníctvom rozhrania GPRS.


Podpora platforiem

Control Web podporuje všetky Win32 platformy:

Windows 9x/Me (dožívajúca platforma)

Windows XP Embedded (možnosť práce z CF karty, bez HDD)

Windows 2000 Advanced Server Clusters

Windows CE na štandardnom x86 PC (CEPC)

Windows CE na RISC systémoch (verzia pre procesory ARM, MIPS, SH3/4)

Rodina systémov Control Web




Podpora jazykov a kódovania

Podpora kódovania

Control Web ANSI (8bitové znaky pre Európu a USA)

Control Web UNICODE (16bitové kódovanie obsahujúce znaky všetkých abecied)

UNICODE verzia je nutná pre podporu východných jazykov

Podpora jazykov

Vývojová i runtime verzia v Češtine, Angličtine, Nemčine a Japončine

Možnosť upraviť texty v runtime verzii pre akýkoľvek jazyk

Runtime v Slovenčine, Ruštine, ...

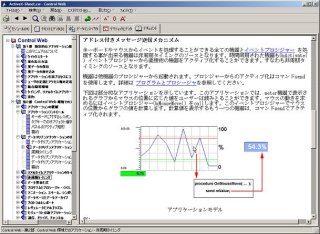

Control Web v japonskej verzii




Trvalá prevádzka

Control Web určený pre trvalý spoľahlivú prevádzku 24 hodín, 7 dní v týždni

Server cw.mii.cz s max. uptime 472 dní, reštart vyvolaný nutnosťou inštalovať SP pre Windows NT, nie s problémami systému Control Web

Interné veľmi prísne testy preverujú každú jednotlivú alokáciu pamäti a jej párovou dealokáciu

Control Web nasadený na kritických aplikáciách v Škoda Mladá Boleslav, JE Dukovany, …

Control Web pracuje na kritických aplikáciách firmy Moravské přístroje (systém registrácií a aktivácií produktov).


Škálovateľnosť

Control Web nemá žiadne vnútorné obmedzenia týkajúce sa počtu komunikujúcich kanálov, počtu panelov, prístrojov v paneloch, pripojených PLC a iných ovládačov a pod.

Samozrejme existujú obmedzenia dané kapacitou pamäti, rýchlosťou procesorov, priepustnosťou komunikačných liniek a pod.

Rada aplikácií pomerne rozsiahlych

Počet kanálov rádovo 10 000 na jeden počítač…

Desiatky PLC pripojených k jednému počítaču…

Rádovo tisíce panelov v jedinej aplikácii…

Desiatky PLC, desať tisíc IO, ...

Štruktúra aplikácie riadenia energetiky ŠKODA automobilová a.s.




Neobmedzená programovateľnosť

Zabudovaný programovací jazyk s real-time rozšíreniami dovoľuje realizovať celkom ľubovoľné riadiace sekvencie a algoritmy

Programové API jednotlivých komponent dovoľuje ich plne programové riadenie

Napr. archivácia dát, SQL dotazy apod.

Udalostné rozhranie komponent umožňuje reagovať na rozličné stavy aplikácie

Atribúty kanálov umožňujú precízne riadiť komunikáciu a časovanie (QoS, Round-trip-time, timeout, ...)


Bezpečný programový model

Aplikační program nemá priamy prístup k pamäti

Eliminuje problémy s neplatnými ukazovateľmi

Zabraňuje nestabilitám spôsobeným nevracaním pamäti (memory leaks)

Ošetrenia chýb vo výrazoch (delenie nulou, indexovanie mimo rozsah poľa, pretečenie, podtečenie, strata presnosti, …)

Možnosť testovania výskytu chyby a jej programové ošetrenie


Radenie prístupu užívateľov

Kompletní systém prístupových práv užívateľov

Užívatelia majú pridelené úrovne oprávnenia

Explicitní povolenie či zakázanie prístupu užívateľov s daným oprávnením k jednotlivým prvkom aplikácie

Programová detekcia prihlásenia / odhlásenia operátora

Rovnaký systém prístupových práv ide rozšíriť i na aplikácie sprístupnené prostredníctvom WWW rozhrania


Ochrana investície

Systémy Control Panel / Control Web udržujú vzostupnú kompatibilitu aplikácií už viac ako 10 rokov

Nové verzie prinášajú významné vylepšenia a rozšírenia architektúry, súčasne ale dovoľujú načítať aplikácii predchádzajúce verzie

Ochrana investícií zákazníkov do vývoja a údržby aplikácií

Ochrana investícií do vzdelania a skúsenosti vývojových pracovníkov

Aplikácie vždy uchovávané v podobe zdrojového textu (možnosť automatického generovania aplikácie)


Podpora zákazníkov

Technická podpora neobmedzená a zadarmo pre všetkých zákazníkov po dobu životnosti produktu

Prístupná cez telefón, fax, e-mail, WWW

Školenia pre vývojových pracovníkov

Školenia v priestoroch firmy Moravské prístroje pre malé skupiny 4 až 8 účastníkov

Lektori priamo zapojení do vývoje produktu — informácie „z prvej ruky“


Kompletná a podrobná dokumentácia

Cez 1000 strán výkladu a referencií

Dokumentácia rozdelená na 6 dielov

Štandardné formáty CHM a PDF dovoľujú prehliadanie dokumentácie i mimo integrované vývojové prostredie, prípadne vytlačenie častí alebo celej dokumentácie


Jednoduchá a rýchla tvorba aplikácií

Vývoj nesmie byť drahý

Aplikácia je často nasadená raz alebo len niekoľkokrát, ďalšie nasadenia vyžadujú modifikácie

Vývoj musí byť rýchly

Zákazník nechce čakať mesiace (alebo roky) na doladenie systému, odstránenie chýb, …

Programátori nemajú čas študovať nové architektúry, nové vývojové nástroje, chcú použiť čo už poznajú

Aplikácia vytvorená v systéme Control Web




Integrované vývojové prostredie

Tvorba aplikácie drag-and-drop

Komponenty (virtuálne prístroje) aplikácie preťahované z palety

Modifikácie parametrov v dialógových oknách

Prístrojový inšpektor modifikuje špecifické parametre daného virtuálneho prístroja

K tvorbe aplikácie nie je potrebná znalosť programovania

Funkcie aplikácie riadená parametrami a výrazy

Programovací jazyk je k dispozícii pre riešenie náročnejších požiadaviek zákazníkov

Grafický vývoj aplikácií




Control Web — istota i do budúcnosti

Control Web spoľahlivo pracuje i na pre-alfa verziách operačného systému s kódovým názvom Windows Longhorn.

Vývojová verzia sytému Control Web na operačnom systéme Windows Longhorn



Objednávacie kódy:

Control Web 5 Runtime licencia

Control Web 5 Runtime Network Edition



Control Web 5 Development (Vývojová verzia) - už nie je v predaji. Aktuálna dostupná verzia vývojového prostredia je Control Web 6.x
