Networked interactive multimedia applications
-
Dual screen applications
-
Image processing, video monitoring
-
Measurement data processing
-
Telecommunication devices

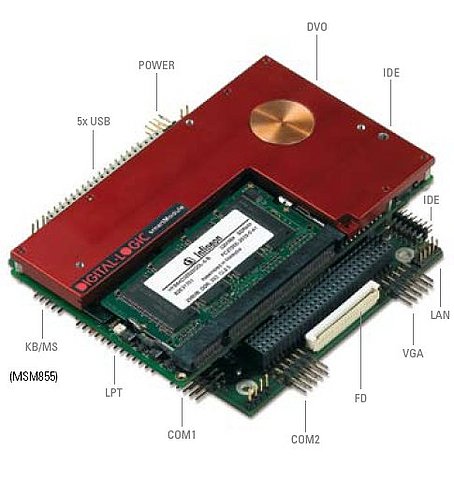

The MICROSPACE® MSM855/B/B2 has all of the standard PC interfaces
plus up to two ethernet LANs (B2 version), optional DVI and
LVDS interfaces (dual screen) and a sound controller. In the B/B2
version a PCI to ISA bridge is onboard and provides full ISA bus
support, whereas the standard version uses an LPC to ISA bridge.
The PC/104-Plus bus (ISA & PCI) and 6 USB interfaces are available
as functional extensions. Power consumption (12W to 25W),
cooling method, ambient working temperature and performance
are directly dependent on the smartModule855-xxxx in use.
| Type |
MSM855 |
MSM855B |
MSM855B2 |
|||||||||||||||||||||||||||||||||
| CPU |
SM855-xxx |
SM855-xxx |
SM855-xxx |
|||||||||||||||||||||||||||||||||
|
ISA-BUS |
8Bit |
8/16Bit + DMA |
8/16Bit + DMA |
|||||||||||||||||||||||||||||||||
|
PCI-BUS |
Option (4slot) |
Option (3slot) |
Option (3slot) |
|||||||||||||||||||||||||||||||||
|
PCI Express-BUS |
- |
|||||||||||||||||||||||||||||||||||
|
2nd Level cache |
0-2048 |
|||||||||||||||||||||||||||||||||||
|
Performance (MHz) |
600-1800 |
600-1800 |
600-1800 |
|||||||||||||||||||||||||||||||||
|
DRAM Min-Max (MB) |
128-1024 |
128-1024 |
128-1024 |
|||||||||||||||||||||||||||||||||
|
CompactFlash socket |
Option type I |
|||||||||||||||||||||||||||||||||||
|
Keyboard, mouse (PS/2) |
yes |
|||||||||||||||||||||||||||||||||||
|
Boot drive |
FD, HD, LAN, CF, USB |
|||||||||||||||||||||||||||||||||||
|
Floppy interface |
yes |
|||||||||||||||||||||||||||||||||||
|
IDE interface P-ATA |
1x |
|||||||||||||||||||||||||||||||||||
|
IDE interface S-ATA |
- |
|||||||||||||||||||||||||||||||||||
| COM1 |
RS232C |
|||||||||||||||||||||||||||||||||||
| COM2 |
RS232C |
|||||||||||||||||||||||||||||||||||
| COM3 |
- |
|||||||||||||||||||||||||||||||||||
| COM4 |
- |
|||||||||||||||||||||||||||||||||||
| LPT1 |
1x |
1x | 1x | |||||||||||||||||||||||||||||||||
| USB |
5x |
5x | 5x | |||||||||||||||||||||||||||||||||
| LAN port 1 |
10/100BASE-T |
|||||||||||||||||||||||||||||||||||
| LAN-Port 2 |
|
10/100BASE-T | ||||||||||||||||||||||||||||||||||
| Audio |
AC97-5.1 |
AC97-5.1 |
AC97-5.1 |
|||||||||||||||||||||||||||||||||
|
Video controller |
i855GME |
i855GME |
i855GME |
|||||||||||||||||||||||||||||||||
|
Video memory (MB) |
16-64 |
|||||||||||||||||||||||||||||||||||
|
LCD interface |
DVD |
|||||||||||||||||||||||||||||||||||
|
DVI interface |
Option |
Option |
Option |
|||||||||||||||||||||||||||||||||
|
CRT interface |
yes |
|||||||||||||||||||||||||||||||||||
|
Video input |
- |
|||||||||||||||||||||||||||||||||||
|
Watchdog |
yes |
|||||||||||||||||||||||||||||||||||
|
Power normal |
12W (600MHz)-25W |
12W (600MHz)-25W |
12W (600MHz)-25W |
|||||||||||||||||||||||||||||||||
|
Power suspend |
0.1W |
|||||||||||||||||||||||||||||||||||
|
Power management |
yes |
|||||||||||||||||||||||||||||||||||
|
RTC battery onboard |
external 400mAh |
80mAh or external 400mAh |
80mAh or external 400mAh |
|||||||||||||||||||||||||||||||||
|
Cooling type |
passive/active |
|||||||||||||||||||||||||||||||||||
|
Operating temperature |
-25°C to +70°C 1) |
|||||||||||||||||||||||||||||||||||
|
Size (W x L in mm) |
90/117 x 96/99 |
|||||||||||||||||||||||||||||||||||
|
Weight |
250 g |
250 g |
250 g |
|||||||||||||||||||||||||||||||||
|
MTBF |
>200'000h |
|||||||||||||||||||||||||||||||||||
|
Special features 1 |
- |
- |
- |
|||||||||||||||||||||||||||||||||
|
Special features 2 |
- |
- | - | |||||||||||||||||||||||||||||||||
|
Special features 3 |
- | |||||||||||||||||||||||||||||||||||
Ordering Information:
|
Option/accessories |
No. |
Description |
|
Option -L+ |
807006 |
PC/104-Plus, long connector |
|
Option -CF |
807008 |
CompactFlash socket (without -L+) |
|
DDR-RAM128 |
803035 |
MSM800 PC/104-cable kit |
|
DDR-RAM256 |
891001 |
3.5" Micro-Floppy drive (26pin) |
|
DDR-RAM512 |
802600 |
Micro-Floppy cable (26pin) |
|
DDR-RAM1024 |
803046 |
LAN cable with PCB connector |
|
Passive cooling |
803042 |
DVI-D interface |
|
Active cooling |
803044 |
LVDS interface |
|
MSM855-CKCON |
807041 |
for -25°C to +70°C* |
|
MSFLOPPY |
807042 |
for -40°C to +85°C* with E48 |
|
MSFDCK |
807043 |
for -40°C to +85°C* with E48 |
|
MSM855-LANCON |
803020 |
LAN cable with PCB connector and RTC-battery |
|
MSM855-DVICON |
803040 |
Converter with DVO to DVI + LVDS (18Bit) + TV-out |
|
MSM855B-LANCON |
803021 |
LAN cable for MSM855B/2 |
