Video streaming for HD videos
-
Dual screen applications
-
Image processing, video monitoring
-
Calculation-intensive data processing

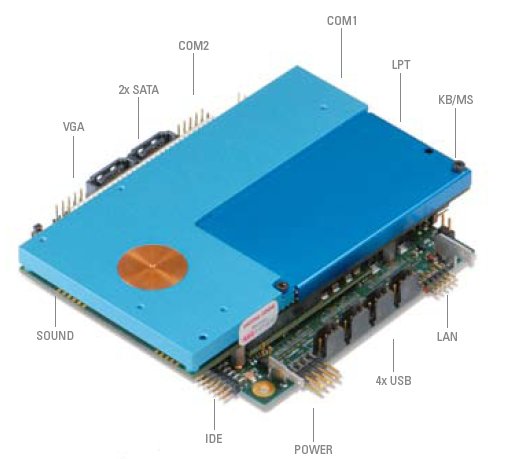

The MICROSPACE® MSM945 has all of the standard PC interfaces
plus ethernet LAN, optional DVI and LVDS interfaces (dual screen) and
a sound controller. Equipped with the CPU Intel® CoreTM2 Duo L7400 in the DIGITAL-LOGIC smartModule SMX945 with COMexpress, this
product has the highest performance on the PC/104 form factor. The
optional PCI/104-Express bus (PCI & PCI Express) and 6 USB interfaces
are available as functional extensions. By means of a PC/104-
Plus ISA bridge card, an 8 bit ISA bus can be emulated from the 32
bit PCI bus. Power consumption, cooling method, ambient working
temperature and performance are directly dependent on the smart-
Module945-xxxx.
| Type |
MSM945 |
MSM945L |
MSM945P |
|||||||||||||||||||||||||||||||||||
| CPU |
SMX945-xxx/SMX945B-xxx |
SMX945-xxx/SMX945B-xxx |
SMX945-xxx/SMX945B-xxx |
|||||||||||||||||||||||||||||||||||
|
ISA-BUS |
- |
- |
- |
|||||||||||||||||||||||||||||||||||
|
PCI-BUS |
yes |
yes |
yes |
|||||||||||||||||||||||||||||||||||
|
PCI Express-BUS |
- |
- |
yes, on the bottom |
|||||||||||||||||||||||||||||||||||
|
2nd Level cache |
1024-4096 |
|||||||||||||||||||||||||||||||||||||
|
Performance (MHz) |
- |
- |
- |
|||||||||||||||||||||||||||||||||||
|
DRAM Min-Max (MB) |
256-3072 |
256-3072 |
512-3072 |
|||||||||||||||||||||||||||||||||||
|
CompactFlash socket |
yes |
|||||||||||||||||||||||||||||||||||||
|
Keyboard, mouse (PS/2) |
yes |
|||||||||||||||||||||||||||||||||||||
|
Boot drive |
FD, HD, LAN, CF, USB |
|||||||||||||||||||||||||||||||||||||
|
Floppy interface |
- |
|||||||||||||||||||||||||||||||||||||
|
IDE interface P-ATA |
1x |
|||||||||||||||||||||||||||||||||||||
|
IDE interface S-ATA |
2x |
|||||||||||||||||||||||||||||||||||||
| COM1 |
RS232C |
|||||||||||||||||||||||||||||||||||||
| COM2 |
RS232C |
|||||||||||||||||||||||||||||||||||||
| COM3 |
- |
|||||||||||||||||||||||||||||||||||||
| COM4 |
- |
|||||||||||||||||||||||||||||||||||||
| LPT1 |
yes |
yes |
yes |
|||||||||||||||||||||||||||||||||||
| USB |
4x |
4x |
4x + 2x on PCI/104-Express |
|||||||||||||||||||||||||||||||||||
| LAN port 1 |
10/100BASE-T |
|||||||||||||||||||||||||||||||||||||
| LAN-Port 2 |
- |
- | 10/100BASE-T | |||||||||||||||||||||||||||||||||||
| Audio |
AC97-7.1, HDA |
AC97-7.1, HDA |
AC97-7.1, HDA |
|||||||||||||||||||||||||||||||||||
|
Video controller |
i945GME |
i945GME |
i945GME |
|||||||||||||||||||||||||||||||||||
|
Video memory (MB) |
8-224 |
|||||||||||||||||||||||||||||||||||||
|
LCD interface |
SDVO |
|||||||||||||||||||||||||||||||||||||
|
DVI interface |
Option |
Option |
Option |
|||||||||||||||||||||||||||||||||||
|
CRT interface |
yes |
|||||||||||||||||||||||||||||||||||||
|
Video input |
- |
|||||||||||||||||||||||||||||||||||||
|
Watchdog |
yes |
|||||||||||||||||||||||||||||||||||||
|
Power normal |
type 10-20W |
type 10-20W |
type 10-20W |
|||||||||||||||||||||||||||||||||||
|
Power suspend |
0.1W |
|||||||||||||||||||||||||||||||||||||
|
Power management |
yes |
|||||||||||||||||||||||||||||||||||||
|
RTC battery onboard |
80mAh (or ext. 400mAh) |
none |
none |
|||||||||||||||||||||||||||||||||||
|
Cooling type |
active |
|||||||||||||||||||||||||||||||||||||
|
Operating temperature |
see SMX945/B |
|||||||||||||||||||||||||||||||||||||
|
Size (W x L in mm) |
90/117 x 96/99 |
|||||||||||||||||||||||||||||||||||||
|
Weight |
250 g |
250 g |
250 g |
|||||||||||||||||||||||||||||||||||
|
MTBF |
>200'000h |
|||||||||||||||||||||||||||||||||||||
|
Special features 1 |
- |
- |
- |
|||||||||||||||||||||||||||||||||||
|
Special features 2 |
- |
- | - | |||||||||||||||||||||||||||||||||||
|
Special features 3 |
- | |||||||||||||||||||||||||||||||||||||
Ordering Information:
|
Option/accessories |
No. |
Description |
|
DDR2RAM256 |
890674 |
SODIMM DDR2RAM-Module 256MB |
|
DDR2RAM512 |
890675 |
SODIMM DDR2RAM-Module 512MB |
|
DDR2RAM1024 |
890676 |
SODIMM DDR2RAM-Module 1024MB |
|
DDR2RAM2048 |
890677 |
SODIMM DDR2RAM-Module 2048MB |
|
Passive cooler |
805370 |
SMX945 cooler without fan |
|
Active cooler |
805371 |
SMX945 cooler with fan |
|
MSM945-LANCON |
803220 |
LAN RJ45 interface |
|
MSM945-DVICON |
803240 |
DVI-D interface |
|
MSM945CKCON |
803230 |
Cable kit MSM945 |
